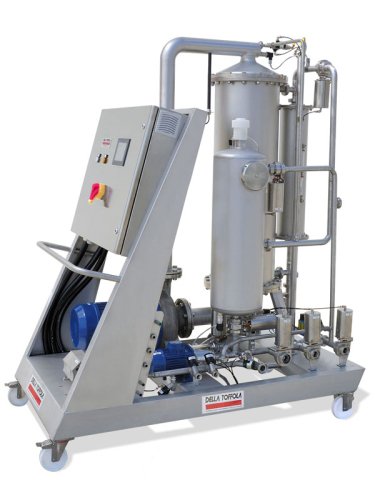

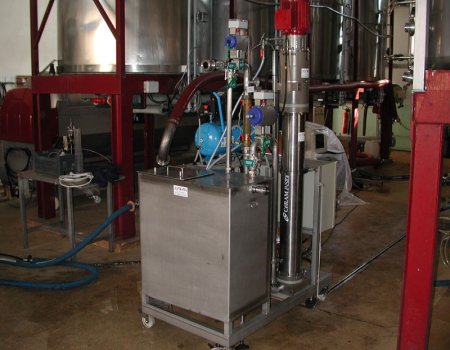

Eléments principaux du filtre tangentiel

Eléments filtrants
Ce sont des membranes intégrées dans des modules. La surface de chaque module et le nombre de modules déterminent la surface filtrante du filtre.
On utilise des membranes organiques ou minérales.

Pompe d’alimentation

Centrifuge ou volumétrique à débit variable, elle assure l’alimentation et la mise en pression du fluide.

Pompe de circulation

Elle crée le flux à la surface de la membrane. Une partie du rétentât est renvoyée dans la cuve d’alimentation. Une vanne peut permettre de réguler la pression transmembranaire.

Boucle et canalisations

Tuyauterie en acier inoxydable, avec vannes et instruments de contrôle et de régulation (capteurs de pression, de débit, de température, de turbidité...).

Cuve d’alimentation

Elle est intégrée ou non à l’unité de filtration (cuvon).

Dispositif de décolmatage

A l’exception des modules spiralés, les installations sont généralement équipées d’un système de décolmatage de la membrane en cours de filtration, le plus développé étant l’inversion périodique du flux, appelé également rétro-filtration, rétro-lavage ou back-wash. Différentes configurations sont proposées (systèmes pneumatiques, systèmes hydrauliques, rétrolavage par la pompe du filtrat).
