Présentation technique

Un pulvérisateur à jet porté utilise la portance d'un flux d'air pour pulvériser la bouillie en fines goutes sur la végétation.

Le transport de la goutte est assuré par sa prise en charge dans un important courant d'air mis en oeuvre par un ventilateur traditionnellement hélicoïdal (sur la plupart des appareils). Les volumes d'air déplacés varient de 20 000 à 80 000 m3/heure et les vitesses d'air de 50 à 200 km/h.
Ces appareils sont destinés au traitement de volumes de feuillage importants. Le gros volume d'air généré assure un important brassage du feuillage et une bonne pénétration du produit à l'intérieur, ainsi qu'une bonne couverture de la végétation.

Pulvérisateur jet porté S21

Le circuit du liquide d'un pulvérisateur à jet porté est en tout point comparable à celui d'un appareil à jet projeté. Cependant, les rampes se situent au niveau de la sortie de l'air soufflé par le ventilateur afin de le charger en gouttelettes.

Pourquoi "jet porté" ?

Parce que les gouttes produites par la mise sous pression du liquide ou centrifugation sont, à leur sortie de la buse, prises en charge par un gros volume d'air qui va les porter vers la cible et pénétrer la végétation. L'assistance d'un ventilateur permet également d'agiter la végétation et contribue à l'amélioration de la pénétration.

Descente de pulvérisateur à jet porté - Belly

Descente MCV BELLY

PréciJet TECNOMA

Les différents types d'appareils à jet porté

Pulvérisateur à jet porté avec un ventilateur à flux axial

Pulvérisateur à jet porté à flux axial WANNER

Ils sont appelés ventilateurs à flux axial car l'air traverse la turbine parallèlement à l'axe de rotation de la turbine.

Ces appareils sont souvent appelés à tort appareils à aéroconvection. Ce terme désigne un type particulier d'appareil à jet porté qui est constitué par une turbine haute associée à des déflecteurs qui dirigent l'air vers le sol qui joue un rôle de réflecteur et l'air chargé de gouttes effectue alors un traitement du bas vers le haut, d'où le terme convection associé à aéro.

Pulvérisateur à jet porté avec un ventilateur à flux tangentiel

Pulvérisateur jet porté à flux tangentiel

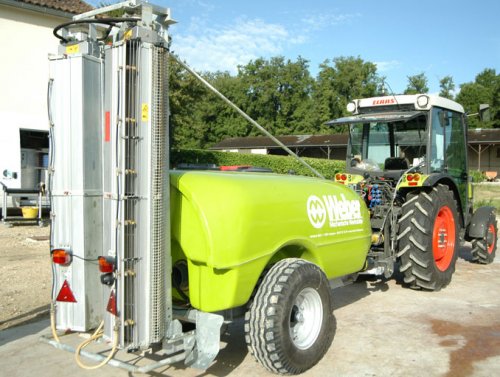

Pulvérisateur à jet porté à flux tangentiel WEBER

Ce sont des appareils qui utilisent des ventilateurs constitués par un cylindre comportant à leur périphérie un grand nombre de petites ailettes (à profil d'aile d'avion).

La particularité de ce système est de générer un volume d'air très homogène sur toute la hauteur de végétation à traiter, dans lequel sont intégrées les gouttes produites par les buses.

Cette équipement, n'utilisant pas de prise de force mais plutôt le circuit hydraulique du tracteur, est bien plus économe en GNR que les pulvérisateurs traditionnels.

Pulvérisateur à jet porté avec des buses centrifuges

Ce mode de pulvérisation, ancien et peu fréquent, utilise la force centrifuge pour assurer la fragmentation de la veine de liquide en gouttelettes. C'est la rotation d'un disque, ou bol, de petit diamètre à la périphérie crénelée, qui assure la formation de la goutte. Sur certains appareils, l'élément qui forme la goutte peut avoir d'autres formes : cylindre grillagé (souvent en application aérienne).
L'entraînement des buses se fait généralement par un moteur hydraulique qui actionne également le ventilateur pour assurer le transport des gouttes. Parfois, l'énergie électrique (ou plus rarement pneumatique) peut remplacer l'énergie hydraulique.

En pulvérisation centrifuge, la goutte sera d'autant plus fine que :

Le débit de l'appareil est faible
La vitesse de rotation de la buse est élevé
Le diamètre de l'élément qui assure la formation de la goutte est important.

Le VMD (Diamètre Volumétrique Moyen) est souvent compris entre 100 et 200 microns.
Le CH (Coefficient d'Homogénéité) est généralement compris entre 1,2 et 1,6.
